CX Matic

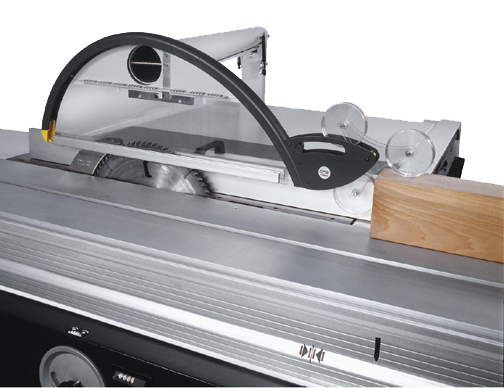

Proteção aérea para serras circulares com ascensão e queda automáticas.
O protetor tipo CX pode ser instalado em qualquer serra circular com mesa de trabalho, seja ela fornecida com unidade de pontuação ou pós-conformação ou não.

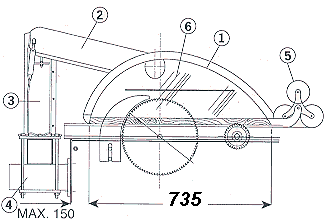

É composto por: (1) um capuz cobrindo a unidade da lâmina, (2) um braço de suporte, (3) um suporte, (4) um prendedor para a base da máquina.
Durante a usinagem o capô é levantado automaticamente pelo conjunto roda (5) devido ao impulso exercido pela peça, enquanto desce novamente, apoiando-se na mesa de trabalho, uma vez finalizado o trabalho.
O lado esquerdo (6) feito de um material transparente permite que o operador veja a lâmina e a peça de trabalho sendo cortada.
A saída de sucção de 100 mm, a ser conectada ao sistema de exaustão, foi concebida de forma a garantir o máximo desempenho com o exaustor totalmente abaixado e apoiado na superfície da peça.

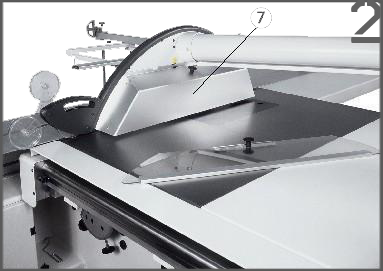

O lado direito da proteção é facilmente intercambiável com um mais largo (7) para permitir a execução de cortes inclinados (ver fig. 2).

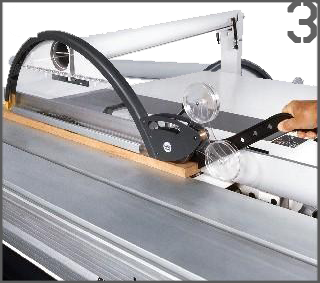

Dois empurradores de peças são fornecidos em série para a execução dos tipos de corte especiais ilustrados na fig. 3 e 4.
| 0114.267.300 | CX 07 400 |
| 0114.267.301 | CX 07 450 |
| 0114.267.302 | CX 07 450 MATIC |
Consulte neste PDF se a sua maquina é compativel
